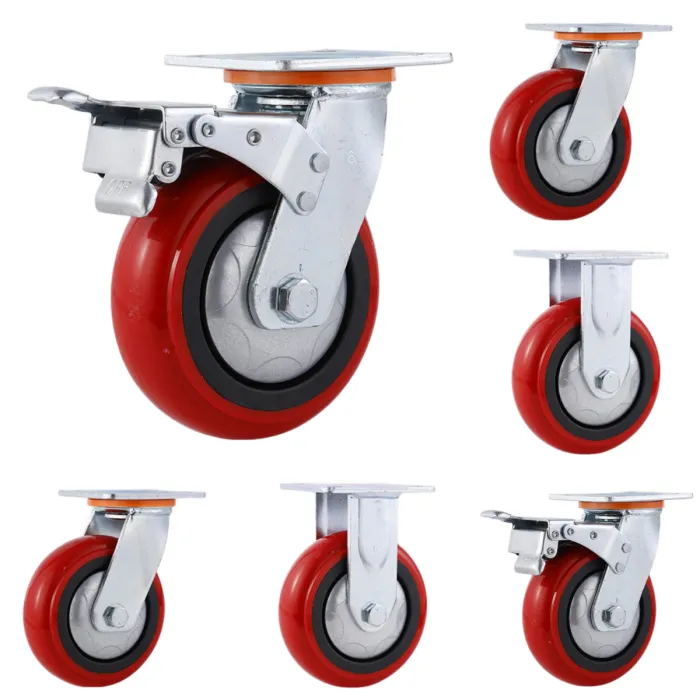

Jako profesjonalny producent zestawów kołowych przemysłowych z dużym doświadczeniem w terenie, firma CMCL Casters odkryła, że nieprawidłowe obliczenia obciążenia są jedną z głównych przyczyn awarii związanych z zestawami kołowymi. W tym przewodniku wyjaśniono standardowy wzór obliczania obciążenia kółek przemysłowych oraz logikę inżynierską stojącą za powszechnie przyjętą zasadą wyboru obciążenia na 3 kołach przy montażu na 4 kołach. Metodę tę powszechnie stosuje się w przypadku wózków magazynowych, przemysłowych urządzeń do transportu bliskiego, wózków medycznych, maszyn zautomatyzowanych i niestandardowych systemów mobilnych.
W odróżnieniu od statycznych systemów regałowych,kółko przemysłowezastosowania muszą uwzględniać obciążenia dynamiczne, nierówne podłogi, wibracje i siły uderzenia podczas ruchu. Opieranie się wyłącznie na obliczeniach masy statycznej często prowadzi do niewystarczającej nośności.

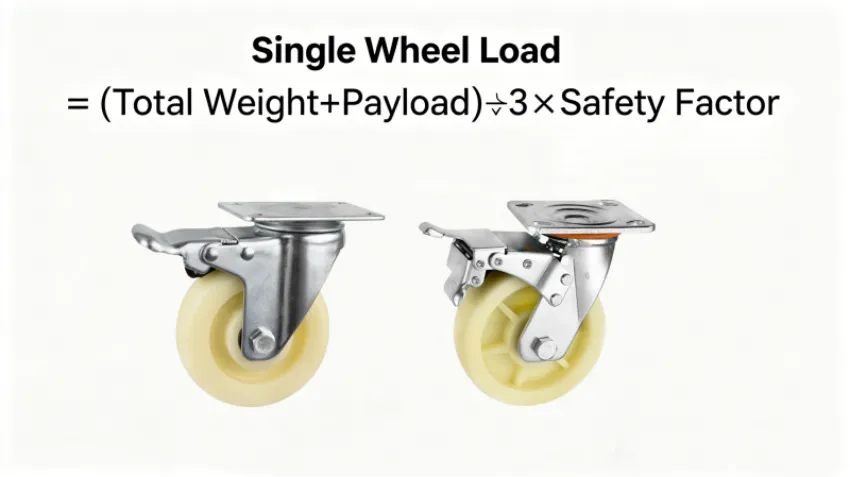

Obciążenie pojedynczego koła = (całkowita masa sprzętu + maksymalna masa ładunku) ÷ 3 × współczynnik bezpieczeństwa
A. Całkowita waga sprzętu: Ciężar własny wózka, stojaka, maszyny lub sprzętu mobilnego.
B. Maksymalna waga ładunku: Maksymalna waga, jaką urządzenie może udźwignąć podczas pracy.
C. Podziel przez 3 zamiast 4: Podstawowa zasada dotycząca instalacji z czterema kółkami została wyjaśniona w dalszej części tego artykułu.
D. Współczynnik bezpieczeństwa: Zwykle 1,3–1,5 w standardowych środowiskach przemysłowych. W przypadku nierównych podłóg, częstego ruchu lub zastosowań narażonych na uderzenia zaleca się współczynnik bezpieczeństwa 1,5–2,0.
Wózek magazynowy waży80 kg i przenosi maksymalne obciążenie400 kg.
Całkowita waga:
80 kg + 400 kg = 480 kg
Wymagana pojemność pojedynczego koła:
480 ÷ 3 × 1,3 = 208 kg
Wynik selekcji: Każde kółko powinno mieć minimalną nośność wynoszącą208 kg, a nie 120 kg otrzymane poprzez proste podzielenie całkowitej masy przez cztery.
Wielu użytkowników pyta: Jeśli wózek ma cztery kółka, dlaczego nie podzielić ładunku na cztery?
Odpowiedź wynika z rzeczywistych warunków pracy, a nie z obliczeń teoretycznych.
Niezależnie od tego, czy podłoga jest betonowa, pokryta żywicą epoksydową czy wyłożona płytkami, zawsze występują drobne nierówności. Ze względu na nieregularności podłogi i tolerancje konstrukcyjne, niezwykle trudno jest, aby wszystkie cztery kółka były w stanie równomiernie przenosić obciążenie przez cały czas.
W praktyce większość wózków czterokołowych w naturalny sposób tworzy stabilny trzypunktowy system podparcia, w którym trzy kółka przenoszą większość ładunku, podczas gdy czwarte kółko przenosi niewielki ciężar lub nie przenosi żadnego ciężaru.
Jest to główny powód, dla którego inżynierowie przemysłowi stosują zasadę nośności trzech kół.
Kiedy sprzęt się przemieszcza:
A. Złącza dylatacyjne
B. Szczeliny w podłodze
C. Rampy
D. Nierówne powierzchnie
E. Progi
rozkład obciążenia zmienia się natychmiast.
W niektórych momentach tylko dwa lub trzy kółka mogą pochłonąć większość siły uderzenia. Te tymczasowe skoki obciążenia mogą znacznie przekroczyć teoretyczne średnie obciążenie.
Jeśli wybór kółek opiera się na uśrednianiu czterech kół, awarie spowodowane przeciążeniem stają się znacznie bardziej prawdopodobne.
Nawet przy precyzyjnej produkcji niewielkie różnice w:
A. Lokalizacja otworów montażowych
B. Płaskość ramy
C. Wysokość wspornika
D. Dokładność instalacji
może spowodować nierówny rozkład obciążenia.
W rezultacie jeden zestaw kół może stale przenosić większy ciężar niż inne.
Ignorowanie zasady nośności trzech kół jest jedną z najczęstszych przyczyn awarii zestawów kołowych.
Bazując na wieloletnim doświadczeniu projektowym, inżynierowie CMCL często napotykają następujące problemy:
A. Odkształcenie bieżnika koła i spłaszczenie
B. Wygięte wsporniki kółek
C. Przeciążenie łożyska i przedwczesna awaria
D. Zwiększone opory toczenia
E. Słaba zwrotność
F. Wózek chwieje się podczas ruchu
G. Zwiększone koszty konserwacji i wymiany
H. Potencjalne zagrożenia bezpieczeństwa w miejscu pracy
Problemy te często występują nawet wtedy, gdy wybrane kółko wydaje się spełniać wymagania dotyczące obciążenia teoretycznego.

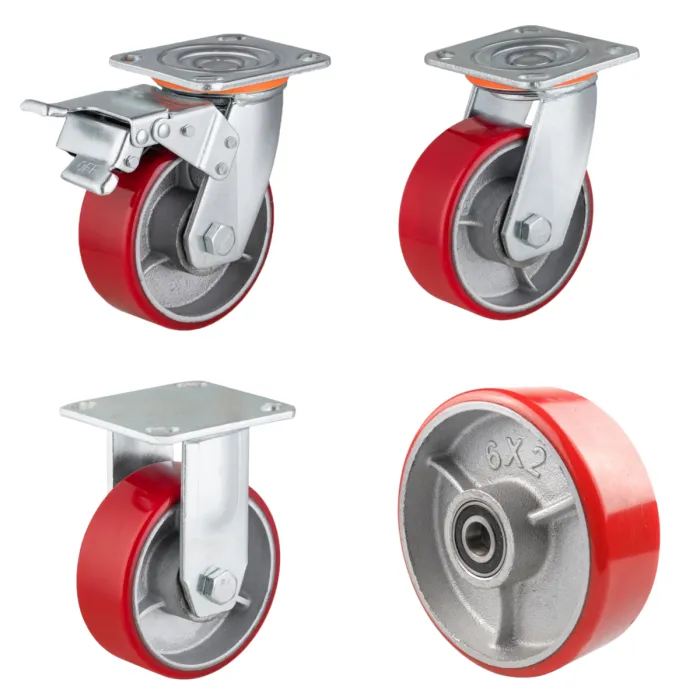

Zasada konwersji na 3 koła ma zastosowanie przede wszystkim do sprzętu z czterema kółkami.
Obliczyć obciążenie na podstawie średniego obciążenia wszystkich trzech kółek plus odpowiedni współczynnik bezpieczeństwa. Rozkład obciążenia jest ogólnie bardziej zrównoważony.
Użyj standardowej w branży metody obliczania obciążenia 3 kół.
W przypadku sprzętu do dużych obciążeń z sześcioma lub ośmioma kółkami inżynierowie zazwyczaj obliczają w oparciu o około 70–80% teoretycznego średniego rozkładu obciążenia, zachowując jednocześnie wystarczającą rezerwę obciążenia dynamicznego.
Ta sama zasada inżynieryjna dotyczy specjalistycznych rozwiązań w zakresie zestawów kołowych. Niezależnie od tego, czy wybierasz kółka wysokotemperaturowe do piekarników, sprzętu piekarniczego i maszyn do obróbki cieplnej, czy kółka antystatyczne do produkcji elektroniki, pomieszczeń czystych i obiektów półprzewodnikowych, nośność należy zawsze obliczać przy użyciu zasady nośności trzech kół, zachowując odpowiedni margines bezpieczeństwa dla dynamicznych warunków pracy.
Obliczenie obciążenia jest podstawą prawidłowego doboru kółek i często określa całkowitą żywotność sprzętu. Opiera się na rozległym doświadczeniu w obsłudze klientów z branży logistycznej, produkcyjnej, medycznej, przetwórstwa spożywczego i elektronicznego. Wybór kółka, które jedynie spełnia obliczone obciążenie, często skutkuje skróceniem żywotności. Kółka wysokotemperaturowe stosowane w piekarnikach przemysłowych i sprzęcie do sterylizacji muszą wytrzymywać podwyższone temperatury, zachowując jednocześnie właściwości nośne. Kółka antystatyczne stosowane w środowiskach wrażliwych na wyładowania elektrostatyczne muszą łączyć w sobie niezawodną ochronę przed wyładowaniami elektrostatycznymi z wystarczającą nośnością. W środowiskach korozyjnych lub narażonych na działanie wody mogą być wymagane kółka ze stali nierdzewnej. Równie ważny jest wybór odpowiedniego materiału kół i konstrukcji wspornika. W przypadku niestandardowych wózków, maszyn przemysłowych i ciężkiego sprzętu mobilnego zdecydowanie zaleca się profesjonalne obliczenia obciążenia.
