Jak obliczyć udźwig kółek dla ładunków mimośrodowych i sprzętu z wieloma kółkami?

Wybieraniekółka przemysłoweproste podzielenie masy sprzętu przez liczbę kół może dać mylące wyniki. Problem staje się poważniejszy, gdy maszyna przenosi ładunek niecentralnie, porusza się po nierównym podłożu, używa sześciu lub ośmiu kółek lub działa pod powtarzającymi się uderzeniami.

Podstawowa zasada wyboru obciążenia na 3 koła jest przydatna do ustalenia punktu wyjścia, ale prawdziwy sprzęt rzadko zachowuje się jak idealnie wyważona platforma.

Dla zespołów inżynierskich projektujących maszyny mobilne, wózki, stacje robocze, platformy AGV czy sprzęt o dużej wytrzymałości ważniejsze pytanie brzmi:

Jakie obciążenie będzie w rzeczywistości przenosić najbardziej obciążone kółko podczas pracy?

Ten przewodnik skupia się na tym pytaniu. Zamiast powtarzać podstawowe obliczenia obciążenia kółek, bada obciążenie mimośrodowe, rozkład obciążenia na wielu kółkach, ruch dynamiczny, obniżenie parametrów środowiskowych i typowe błędy przy wyborze.

1. Gdy podstawowe obliczenie obciążenia kółka nie wystarczy

W przypadku prostego, równomiernie obciążonego wózka rozsądnym punktem wyjścia może być teoretyczne obliczenie obciążenia na kółko.

Prawdziwy sprzęt może być bardzo różny.

Środek ciężkości może znajdować się bliżej jednego końca ramy. Baterie, silniki, pompy, elementy hydrauliczne lub inne ciężkie zespoły mogą być montowane po jednej stronie. Sztywna rama może przenieść dodatkowe obciążenie na niektóre koła, gdy podłoga jest nierówna.

Typowe przyczyny nierównomiernego obciążenia kółek obejmują:

· Ciężkie komponenty zainstalowane w pobliżu jednego końca platformy

· Baterie lub silniki zamontowane po jednej stronie

· Narzędzia lub materiały przechowywane nierównomiernie

· Długie ramy sprzętu z wysoko położonym środkiem ciężkości

· Sztywne ramy przystosowane do pracy na nierównych podłogach

· Rampy, progi, złącza podłóg i szczeliny dylatacyjne

· Nagłe ruszanie, zatrzymywanie lub skręcanie

· Holowanie lub obsługa pojazdu AGV

· Tolerancje produkcyjne i montażowe

Oznacza to, że średnie obciążenie na kółko niekoniecznie jest rzeczywistym obciążeniem przenoszonym przez najbardziej obciążone kółko.

W przypadku wymagających urządzeń przemysłowych różnica ta może zadecydować o tym, czy zestaw kołowy działa niezawodnie, czy też występuje przedwczesna awaria łożyska, koła, wspornika lub mocowania.

2. Obciążenie mimośrodowe: najważniejsza korekta w przypadku sprzętu niecentrycznego

Obciążenie mimośrodowe występuje, gdy środek ciężkości sprzętu i jego ładunku nie pokrywa się z geometrycznym środkiem układu kółek.

Rozważmy mobilny stół testowy o masie 600 kg.

Jeśli obciążenie jest równomiernie rozłożone, obciążenia kółek mogą być względnie zrównoważone. Załóżmy jednak, że około 70% całkowitego ciężaru jest skoncentrowane w tylnej części platformy, gdzie zamontowane są dwa kółka.

Tylna para może zatem przenosić znacznie większą część całkowitego obciążenia.

Praktyczne obliczenia inżynieryjne można wyrazić jako:

Wymagany udźwig na mocno obciążone koło samonastawne = (całkowita masa całkowita × szacowany współczynnik obciążenia poza środkiem ÷ liczba kółek po stronie silnie obciążonej) × współczynnik bezpieczeństwa

Na przykład:

· Całkowita masa brutto: 600 kg

· Szacowany współczynnik obciążenia tylnego: 70%

· Tylne kółka: 2

· Współczynnik bezpieczeństwa: 1,5

Obliczenie:

(600 × 0,70 ÷ 2) × 1,5 = 315 kg

W tym uproszczonym scenariuszu wybór rzucającego opiera się wyłącznie na:

600 ÷ 4 = 150 kg

znacznie zaniżałoby obciążenie przenoszone przez tylne kółka.

Dokładny rozkład obciążenia powinien być w idealnym przypadku potwierdzony na podstawie położenia środka ciężkości sprzętu, geometrii ramy i danych z testów obciążenia. Powyższa liczba 70% to raczej przykład inżynieryjny niż uniwersalna zasada dystrybucji.

Tam, gdzie często występuje obciążenie mimośrodowe

Zagadnienie to jest szczególnie istotne dla:

· Podstawy maszyn mobilnych

· Szafy akumulatorowe i magazynujące energię

· Przemysłowe stanowiska pracy

· Stoły spawalnicze

· Wózki narzędziowe

· Platformy pompowe i kompresorowe

· Sprzęt medyczny

· Wózki do transportu materiałów

· Platformy AGV

· Długie ramy przemysłowe

W przypadku sprzętu z wyraźnie przesuniętym środkiem ciężkości wybór kółek należy rozpocząć od strony najbardziej obciążonej, a nie od średniego obciążenia wszystkich kółek.

3. Sześć lub osiem kółek nie oznacza automatycznie mniejszego obciążenia na koło

Dodanie większej liczby kółek wydaje się zwiększać nośność, ponieważ całkowity ciężar jest rozłożony na więcej kół.

W praktyce podział obciążenia rzadko jest idealny.

Platforma z sześcioma kółkami niekoniecznie umieszcza dokładnie jedną szóstą swojej wagi na każdym kółku. To samo dotyczy platform z ośmioma kółkami.

Kilka czynników może uniemożliwić równomierne obciążenie:

· Nierówność podłogi

· Ugięcie ramy

· Różnice wysokości montażu kółek

· Tolerancje spawalnicze lub produkcyjne

· Nierówna średnica koła

· Różne orientacje obrotowe

· Pozycja ładunku

· Sztywność ramy

· Rozstaw osi i rozstaw kółek

Sztywna platforma może nawet przenieść nieproporcjonalne obciążenie na mniejszą liczbę kół, gdy jedna część ramy napotka nierówność podłogi.

Dlaczego efektywne punkty nośne mają znaczenie?

Z tego powodu inżynierowie czasami stosują założenie efektywnego podziału obciążenia, zamiast po prostu dzielić całkowitą masę przez całkowitą liczbę kółek.

Na przykład maszyna z 8 kółkami może teoretycznie rozłożyć obciążenie na osiem kół, ale rzeczywiste obliczenia projektowe mogą uwzględniać mniej efektywnych punktów nośnych w zależności od ramy i warunków pracy.

To nie jest uniwersalna formuła.

Odpowiedni efektywny dzielnik zależy od:

· Układ kółek

· Konstrukcja ramowa

· Rozstaw kół

· Środek ciężkości

· Stan podłogi

· Tolerancje montażowe

· Czy sprzęt jest nieruchomy, czy ruchomy

W przypadku dużych platform przemysłowych test obciążenia fizycznego lub analiza strukturalna mogą zapewnić bardziej wiarygodne wyniki niż założenie idealnego rozkładu obciążenia.

4. Nośność statyczna i nośność dynamiczna to nie to samo

Jednym z najczęstszych błędów przy wyborze kółek jest porównywanie całkowitej masy sprzętu tylko z obciążeniem statycznym kółka.

Maszyna może ważyć 500 kg w stanie spoczynku, ale działają na nią znacznie większe siły, gdy zaczyna się poruszać, nagle zatrzymuje, skręca lub przekracza przeszkodę.

Ładowanie statyczne

Obciążenie statyczne odnosi się do obciążenia przenoszonego, gdy sprzęt pozostaje nieruchomy.

Dotyczy to:

· Zaparkowane maszyny

· Wózki magazynowe

· Stanowiska stacjonarne

· Pozycjonowanie sprzętu

· Aplikacje poziomujące

Ładowanie dynamiczne

Obciążenie dynamiczne występuje podczas ruchu sprzętu.

Rzeczywiste obciążenie może wzrosnąć z powodu:

· Uruchamianie i zatrzymywanie

· Skręcanie

· Szczeliny w podłodze

· Progi

· Rampy

· Nierówny beton

· Holowanie

· Powtarzający się wpływ

· Częste zmiany kierunku

Z tego powodu w przypadku rutynowego przenoszenia sprzętu należy wziąć pod uwagę nośność dynamiczną kółka.

Zestaw kołowy, który wydaje się odpowiedni na podstawie parametrów statycznych, może nie zapewniać wystarczającej trwałości użytkowej przy powtarzającym się obciążeniu dynamicznym.

Praktyczne pytanie inżynierskie

Zamiast pytać:

„Czy ten rzucający utrzyma maszynę?”

zapytać:

„Czy to kółko może utrzymać maszynę podczas jej wielokrotnego przemieszczania się w rzeczywistych warunkach podłoża i pracy?”

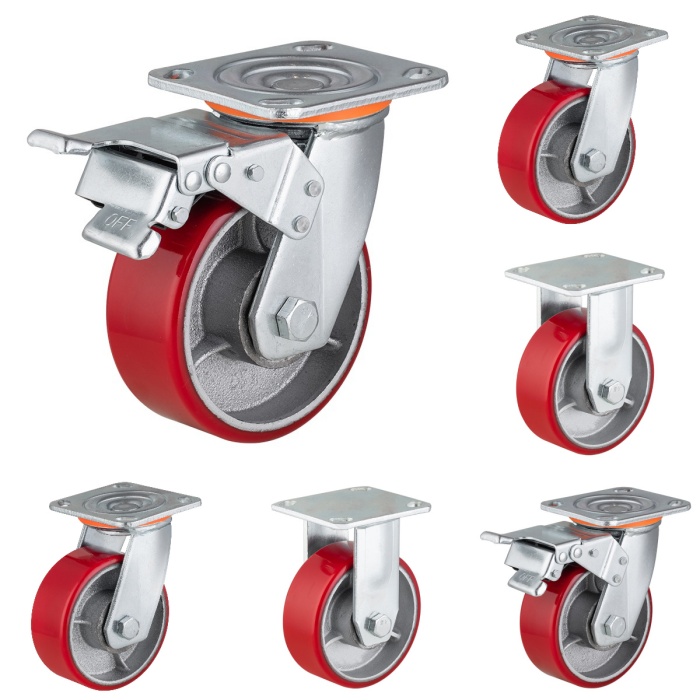

To rozróżnienie jest szczególnie ważne dlakółka przemysłowe do dużych obciążeństosowane w sprzęcie produkcyjnym.

5. Środowisko pracy może zmniejszyć praktyczny margines obciążenia

Nośności kółek nie należy rozpatrywać niezależnie od środowiska operacyjnego.

Gładka podłoga w pomieszczeniu i szorstka podłoga w fabryce stawiają różne wymagania kołom, łożyskom, wspornikom i elementom montażowym.

Praktyczne odniesienie do inżynierii może wyglądać następująco:

Warunki pracy	Typowy zakres współczynnika bezpieczeństwa*	Rozważanie wyboru
Gładki beton wewnątrz pomieszczeń, sporadyczne ruchy	1,3–1,5	Ogólne kółko przemysłowe

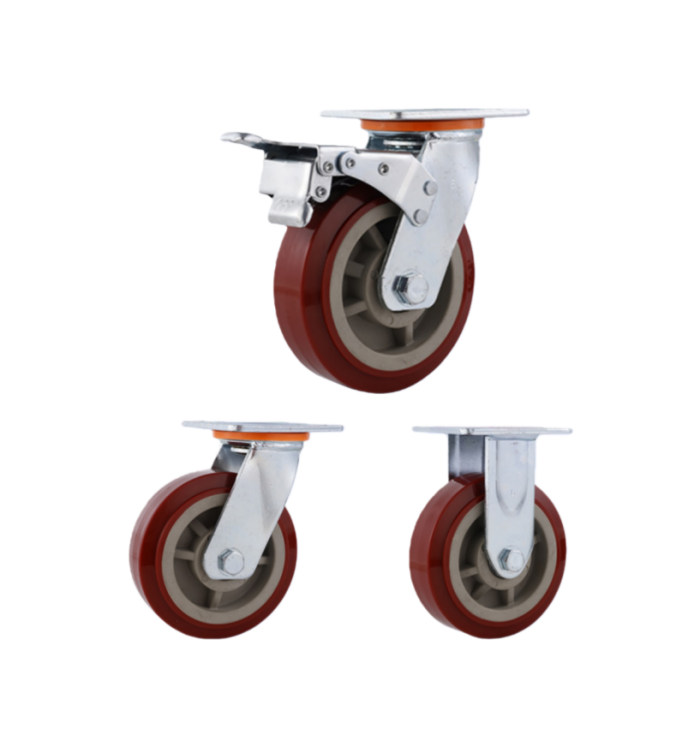

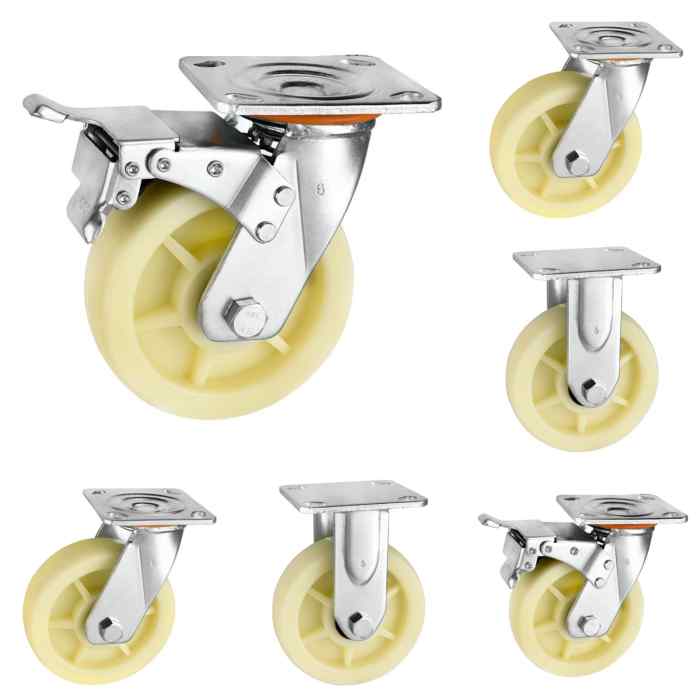

Standardowa hala produkcyjna, częsty ruch	Około 1,5	Kółko przemysłowe z nylonu lub PU
Nierówne podłogi, rampy, progi	1,5–1,8	Wzmocnione kółko do dużych obciążeń
Ciągły, ciężki ruch	1,8–2,0	Zestaw kołowy przemysłowy o dużej wytrzymałości
Środowisko o wysokiej temperaturze lub korozyjne	2.0+ lub obniżenie wartości znamionowych materiału	Konstrukcja kółek dostosowana do konkretnego zastosowania

Zakresy te stanowią punkty wyjścia dla inżynierii, a nie uniwersalne standardy. Należy również ocenić materiał kół, konstrukcję łożyska, temperaturę, narażenie na działanie substancji chemicznych, prędkość i stan podłogi.

Temperatura i narażenie chemiczne

Wysoka temperatura może obniżyć działanie niektórych materiałów kół i smarów.

Środowiska korozyjne mogą mieć wpływ na:

· Wsporniki

· Łożyska

· Osie

· Elementy złączne

· Rdzenie kół

W takich zastosowaniach samo zwiększenie numerycznego współczynnika bezpieczeństwa może nie rozwiązać problemu. Materiały i konstrukcja rzucającego muszą także pasować do otoczenia.

Na przykład zestaw kołowy o wystarczającej nośności nominalnej może nadal mieć krótki okres użytkowania, jeśli materiał kół lub elementy metalowe są nieodpowiednie do warunków pracy.

6. Przypadki awarii w świecie rzeczywistym: gdy obliczenia rzucającego są błędne

Przypadek 1: Wózek mobilny ładowany poza środkiem

Wózek mobilny waży około 520 kg i posiada cztery kółka.

Zespół inżynierów początkowo oblicza:

520 ÷ 4 = 130 kg na kółko

Dlatego kółko o udźwigu 150 kg wydaje się wystarczające.

Jednak większość masy sprzętu jest skupiona po jednej stronie wózka. Podczas pracy oba kółka po tej stronie podlegają znacznie większym obciążeniom.

Po kilku tygodniach mocno obciążone kółka pokazują:

· Deformacja koła

· Hałas łożyska

· Gięcie wspornika

· Przedwczesne zużycie

Obliczenia niekoniecznie były błędne matematycznie.

Problemem byłzałożenie równomiernego rozkładu obciążenia.

Lepszym podejściem jest oszacowanie współczynnika obciążenia po stronie silnie obciążonej i odpowiednie dobranie rozmiaru kółek.

Przypadek 2: Platforma maszynowa z sześcioma kółkami

Maszyna o masie 1800 kg jest zainstalowana na sześciu identycznych kółkach.

Proste obliczenie daje:

1800 ÷ 6 = 300 kg na kółko

Jednakże rama maszyny jest sztywna, a podłoga w fabryce nie jest idealnie wypoziomowana.

Kiedy maszyna się porusza, kilka kółek nie rozkłada równomiernie obciążenia. Rezultatem jest większe obciążenie miejscowe, szczególnie podczas przechodzenia przez złącza podłogowe lub progi.

W tej sytuacji zespół inżynierów powinien rozważyć:

· Efektywne punkty nośne

· Sztywność ramy

· Tolerancje montażowe kółek

· Dynamiczny wpływ

· Materiał kół

· Warunki podłogowe

Celem nie jest po prostu zainstalowanie większej liczby kółek. Należy upewnić się, że układ kółek i rama umożliwiają niezawodne przenoszenie ładunku.

7. Bardziej niezawodny proces wyboru kół przemysłowych

Przed sfinalizowaniem specyfikacji kółka przeprowadź następujące kontrole.

1. Potwierdź rzeczywistą masę brutto

Włączać:

· Waga sprzętu

· Maksymalna ładowność

· Narzędzia

· Baterie

· Akcesoria

· Materiały eksploatacyjne

· Wszelkie wyjmowane elementy, które mogą pozostać zainstalowane podczas pracy

Nie obliczaj udźwigu kółek na podstawie masy pustego urządzenia, jeśli maszyna normalnie będzie pracować z pełnym obciążeniem.

2. Zidentyfikuj środek ciężkości

Zapytać:

· Czy ładunek jest wyśrodkowany?

· Czy większość ciężaru znajduje się na jednym końcu?

· Czy jedna strona jest cięższa?

· Czy środek ciężkości jest wysoko?

· Czy pozycja ładunku zmienia się podczas użytkowania?

W przypadku sprzętu mimośrodowego oblicz prawdopodobne obciążenie najbardziej obciążonego kółka lub grupy kółek.

3. Sprawdź układ kółek

Recenzja:

· Liczba kółek

· Rozstaw kółek

· Rozstaw osi

· Obrotowe i sztywne pozycje kółek

· Miejsca montażu

· Wymiary ramy

Więcej kółek nie gwarantuje automatycznie równomiernego rozkładu obciążenia.

4. Oddzielne wymagania statyczne i dynamiczne

Jeśli sprzęt porusza się regularnie, jako kluczowy parametr wyboru należy zastosować ocenę dynamiczną.

Rozważać:

· Prędkość jazdy

· Częstotliwość uruchamiania i zatrzymywania

· Skręcanie

· Holowanie

· Szczeliny w podłodze

· Rampy

· Progi

· Częstotliwość uderzeń

5. Zastosuj odpowiedni margines bezpieczeństwa

Wybierz współczynnik bezpieczeństwa zgodnie z rzeczywistym środowiskiem operacyjnym, zamiast używać jednej liczby dla każdego zastosowania.

6. Dopasuj konstrukcję kółka do otoczenia

Sprawdzać:

· Materiał kół

· Typ łożyska

· Materiał wspornika

· Odporność na korozję

· Odporność na temperaturę

· Narażenie chemiczne

· Wymagania dotyczące ochrony podłogi

Ten ostatni krok jest ważny, ponieważ sama nośność nie determinuje żywotności.

8. Finał na wynos

Zasada doboru obciążenia na 3 koła jest użytecznym punktem wyjścia przy doborze zestawów kołowych przemysłowych, ale nie stanowi końca obliczeń.

Gdy sprzęt staje się cięższy, dłuższy, mobilny lub nierównomiernie obciążony, ważnych staje się kilka dodatkowych czynników:

· Mimośrodowy rozkład obciążenia

· Efektywne punkty nośne

· Ładowanie dynamiczne

· Warunki podłoża i eksploatacji

· Regulacja współczynnika bezpieczeństwa

· Materiał kół i wsporników

· Sztywność ramy i dokładność montażu

Najbardziej obciążony zestaw kół — a nie przeciętny zestaw kół — powinien decydować o pojemności w przypadku wymagających zastosowań.

W przypadku producentów sprzętu OEM takie podejście oparte na zastosowaniach może zmniejszyć ryzyko przedwczesnego zużycia kół, awarii łożysk, deformacji wspornika i nieoczekiwanych kosztów wymiany.

Kółka CMCL, firma z siedzibą w Chinachkółka przemysłoweproducent, współpracuje z producentami sprzętu w zakresie konfiguracji kółek do ciężkiego sprzętu mobilnego, platform maszynowych, wózków i innych zastosowań przemysłowych. Jego podejście inżynieryjne uwzględnia rozkład obciążenia, środowisko pracy, materiał kół i wymagania montażowe, a nie polega wyłącznie na udźwigu nominalnym.

Wybierając zestaw kołowy do nowej maszyny lub platformy mobilnej, zacznij od rzeczywistej drogi obciążenia i warunków pracy. Właściwe obliczenia nie polegają po prostu na znalezieniu kółka, które będzie w stanie unieść ciężar, ale na zrozumieniu, który rzucający udźwignie ciężar, w jakich warunkach i jak długo.
