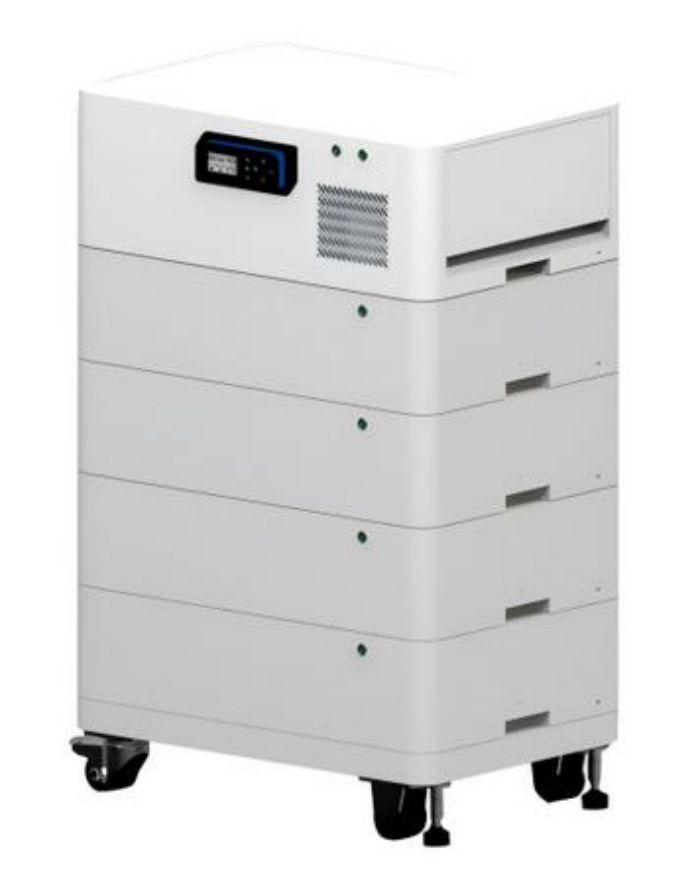

Szafy do magazynowania energii w budynkach mieszkalnych stają się coraz bardziej kompaktowe, modułowe i łatwiejsze w montażu. Jednakże w przypadku systemów akumulatorów, które można ustawiać jeden na drugim, osprzęt znajdujący się pod szafą nadal musi udźwignąć stosunkowo dużą masę sprzętu w ograniczonej przestrzeni instalacyjnej.
Stwarza to specyficzne wymagania dotyczące rzucającego. Kółko musi pasować do dolnej części szafy, zapewniać wystarczającą nośność i umożliwiać zmianę położenia sprzętu w razie potrzeby, bez niepotrzebnego zwiększania wysokości szafki.
Dla producentów opracowujących mieszkaniowe szafy na akumulatory do przechowywania energii, które można ustawiać piętrowo, kółka poziomujące do dużych obciążeń mogą być praktyczną opcją sprzętową, ponieważ kółko i regulowany mechanizm podtrzymujący są zintegrowane w jednym zespole.
Kółko stosowane pod szafą magazynującą energię to nie tylko małe kółko przymocowane do obudowy.
Szafa może zawierać wiele modułów akumulatorowych, komponentów elektrycznych, systemów chłodzenia i konstrukcji zabezpieczających. W miarę jak system staje się cięższy, kółko musi pracować w dostępnej przestrzeni montażowej, zachowując jednocześnie wystarczającą wytrzymałość mechaniczną.
W przypadku konstrukcji szafek, które można ustawiać jeden na drugim, szczególnie istotnych jest kilka cech:
· Wystarczające obciążenie całej szafy
· Kompaktowe wymiary montażowe
· Odpowiednia wysokość całkowita kółek
· Odpowiedni materiał kół do podłogi montażowej
· Niezawodny ruch obrotowy podczas zmiany położenia szafki
· Regulowany wspornik do montażu stacjonarnego
· Płyty montażowe i układy otworów kompatybilne z ramą szafy
Dlatego też właściwa konfiguracja zależy od projektu szafki, a nie od wyboru największego dostępnego kółka.
W przypadku domowych urządzeń do magazynowania energii jeden rozmiar kółek niekoniecznie pasuje do każdej szafki.
Różne pojemności akumulatorów, wymiary szaf i konstrukcje ramy dolnej mogą skutkować znacząco różnymi wymaganiami dotyczącymi obciążenia. CMCL oferuje dwie główne konfiguracje kółek poziomujących, które można uwzględnić w tych zastosowaniach.

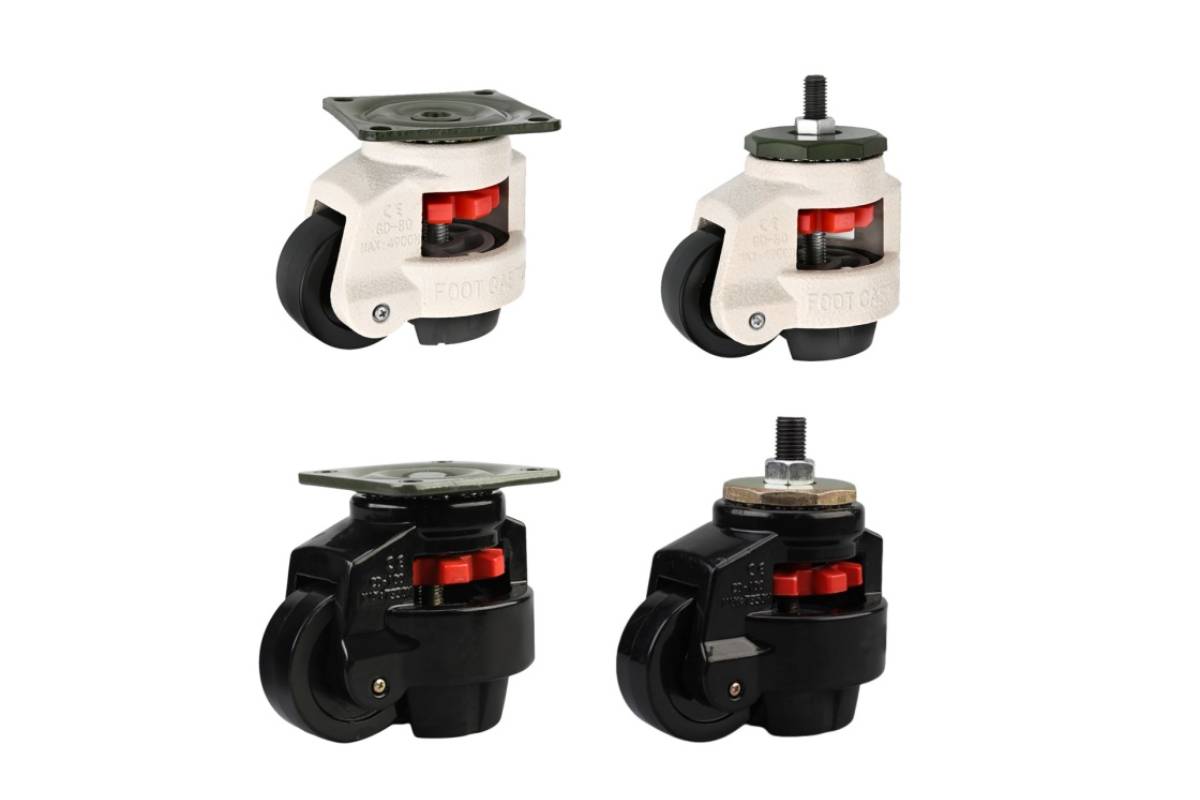

TheRegulowane kółka poziomująceSeria przeznaczona jest do zastosowań wymagających szerszego zakresu nośności.
Dostępne są modele od 40F do 150F, o udźwigu znamionowym od około 50 kg do 1500 kg na kółko, w zależności od konkretnego modelu.
W zestawie kołowym zastosowano wspornik ze stali węglowej i koło z nylonu 6, z ocynkowaną i malowaną proszkowo powierzchnią dostępną dla różnych zastosowań.
Główną zaletą serii regulowanych kółek poziomujących jest zakres dostępnych rozmiarów i konfiguracji montażu. W zależności od dolnej ramy szafy można wybrać różne płyty montażowe i układy otworów.
Dzięki temu seria ta jest odpowiednia dla producentów opracowujących różne rozmiary szaf w ramach tej samej rodziny produktów do magazynowania energii.
Na przykład stosunkowo kompaktowa szafa może wymagać kółka o mniejszej pojemności i mniejszej powierzchni montażowej, podczas gdy szafa zawierająca wiele modułów akumulatorowych może wymagać konfiguracji o większej pojemności.
Zamiast zmieniać całą konstrukcję szafki, producenci mogą wybrać specyfikację kółek, która odpowiada rzeczywistym wymaganiom mechanicznym.
Nie każda szafa bateryjna do użytku domowego wymaga dużego kółka przemysłowego.

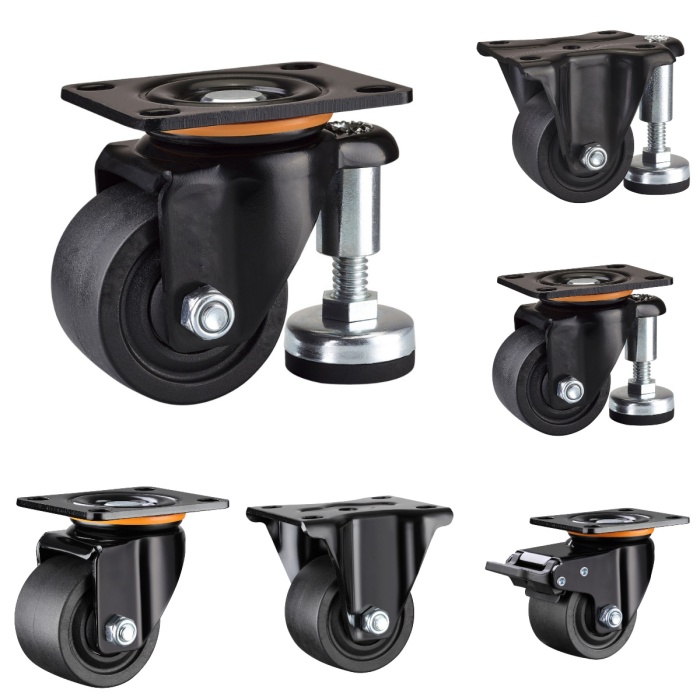

W przypadku szaf, w których przestrzeń montażowa jest ograniczona, bardziej odpowiednie może być kompaktowe, wytrzymałe kółko poziomujące.
Druga seria dostępna w:
· 2 cale
· 2,5 cala
· 3 cale
· 4 cale
Udźwig znamionowy wynosi około 300–700 kg na kółko, w zależności od modelu i konfiguracji.
Stosunkowo zwarta konstrukcja pomaga producentom zachować konstrukcję szafy o niższym profilu, jednocześnie zapewniając znaczną nośność.
Kółka te można rozważyć w przypadku wewnętrznych szaf do magazynowania energii instalowanych w obszarach takich jak:
· Pomieszczenia mieszkalne mieszkalne
· Garaże
· Pomieszczenia wyposażenia
· Wewnętrzne obszary usługowe
· Małe komercyjne magazyny energii
Ostateczny materiał i konfigurację kół należy wybrać w zależności od powierzchni podłogi i oczekiwanej częstotliwości ruchu.
Jednym z czynników projektowych, na które zwracają uwagę producenci szaf bateryjnych, jest przestrzeń dostępna pod obudową.
Użycie konwencjonalnego kółka samonastawnego wraz z niezależną stopą poziomującą wymaga dodatkowych pozycji montażowych i komponentów. Zintegrowane kółko poziomujące łączy funkcje toczenia i podparcia w jednym zespole.
Może to zapewnić kilka praktycznych korzyści podczas projektowania szafy:
Kółka i mechanizm nośny są połączone, co zmniejsza liczbę pojedynczych części sprzętowych pod szafką.
Pojedynczy punkt montażowy może zapewnić zarówno mobilność, jak i wsparcie stacjonarne, w zależności od wybranej konfiguracji.
Położenie szafy można zmienić podczas instalacji lub konserwacji bez usuwania elementów wsporczych.
Kompaktowa konfiguracja kółek może pomóc producentom w zarządzaniu przestrzenią dostępną pod obudową magazynu energii w budynkach mieszkalnych.
W przypadku projektów OEM szczegóły te mogą być ważne, ponieważ kółko samonastawne jest częścią konstrukcji mechanicznej, a nie dodatkiem dodanym po ukończeniu obudowy.
Ostateczny wybór powinien opierać się na rzeczywistym obciążeniu szafki, liczbie kółek, konstrukcji montażowej, wysokości szafki i stanie podłogi.
Producenci powinni również wziąć pod uwagę sposób rozłożenia obciążenia podczas przenoszenia szafy. Sama nośność statyczna nie opisuje wszystkich warunków napotkanych podczas instalacji lub zmiany położenia.
W przypadku projektów OEM i ODM wybór kółek najlepiej rozpocząć na etapie projektowania ramy szafy.
Przed produkcją należy potwierdzić następujące wymiary:
1. Dostępna przestrzeń montażowa
2. Wymiary płyty montażowej
3. Rozstaw otworów
4. Wymagana wysokość kółek
5. Całkowita masa szafki
6. Oczekiwane obciążenie koła
7. Powierzchnia podłogi
8. Wymagana częstotliwość ruchu
9. Prześwit pod szafką
10. Pożądana stacjonarna wysokość podparcia
Dostarczenie tych parametrów producentowi kółek umożliwia ocenę konfiguracji kółek przed wejściem szafki do masowej produkcji.
Jest to szczególnie przydatne w przypadku szaf akumulatorowych, które można ustawiać jeden na drugim, ponieważ zmiana wysokości kółek może mieć wpływ na całkowitą wysokość szafy, natomiast zmiana pozycji montażowej może wymagać modyfikacji dolnej ramy.
Najlepszym kółkiem do mieszkaniowej szafy z akumulatorami, którą można ustawiać piętrowo, niekoniecznie jest model największy lub o największej pojemności.
Lepszym rozwiązaniem jest dopasowanie kółka do ciężaru szafki, konstrukcji montażowej, dostępnej przestrzeni, wymaganej wysokości, średnicy koła i środowiska instalacji.
Do lżejszych lub ograniczonych szafek, kompaktowe rozmiary od 2 do 4 caliKółka niskoprofilowe może zapewnić odpowiednią równowagę pomiędzy rozmiarem i nośnością. W przypadku cięższych lub bardziej zróżnicowanych konstrukcji szaf seria regulowanych kółek poziomujących 40F–150F zapewnia szerszy zakres udźwigu i opcji montażu.
Dla producentów opracowujących następną generację systemów magazynowania energii w budynkach mieszkalnych, CMCL® Kółka poziomujące oferują konfigurowalne opcje sprzętu umożliwiające integrację mobilności i regulowanego wsparcia z konstrukcją szafki od początku procesu projektowania. Firma CMCL® posiada certyfikat ISO 9001:2015, a jej produkty odlewnicze mogą być poddawane testom w komorze solnej w celu oceny odporności na korozję. Wybrane produkty są również dostępne z certyfikatem RoHS, który wspiera producentów w spełnianiu różnych wymagań środowiskowych i zgodności.
Ostatecznie wybór odpowiedniego kółka powinien opierać się na rzeczywistym obciążeniu szafki, strukturze, środowisku pracy i wymaganiach dotyczących mobilności, a nie po prostu na wyborze najwyżej ocenianego modelu.
